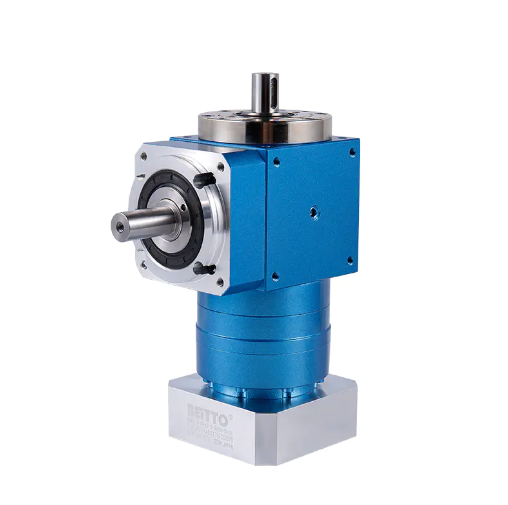

A nagy nyomatékú bolygóműves sebességváltók végső útmutatója: tervezés, előnyök és alkalmazások

A precíziós mozgásvezérlés és erőátvitel világában kevés alkatrész olyan kritikus és sokoldalú, mint a nagy nyomatékú bolygókerekes sebességváltó . A kivételes nyomatéksűrűségükről, merevségükről és pontosságukról híres sebességváltók az igényes ipari alkalmazások gerincét képezik. Ez az átfogó útmutató a bolygókerekes hajtóművek mérnöki elveit, főbb előnyeit és kiválasztási kritériumait mutatja be, a legnagyobb kihívást jelentő feladatokhoz a nagy nyomatékú megoldásokra összpontosítva.

A bolygóhajtómű felépítésének megértése

Lényegében a bolygókerekes hajtóműrendszer három, koncentrikusan elhelyezett, napelemes rendszert utánzó elemből áll. Ez az egyedi kialakítás a figyelemre méltó képességek forrása.

Alapelemek és funkcióik

• Napfelszerelés: A központi sebességváltó, amely jellemzően a bemeneti meghajtó.
• Planet Gears: Több fogaskerék, amelyek a napkerék körül keringenek, összekapcsolva mind a nappal, mind a gyűrűs fogaskerékkel.
• Bolygóhordozó: Helyükön tartja a bolygókerekes fogaskerekeket, és gyakran kimenetként szolgál, és a többszörös nyomatékot adja.
• Gyűrűs fogaskerék (gyűrűs): A külső gyűrű befelé néző fogakkal, amely az egész rendszert körülveszi, általában álló helyzetben tartják vagy alternatív kimenetként használják.

Hogyan érhető el a nyomatékszorzás

A bolygószerkezet ereje abban rejlik, hogy képes elosztani a terhelést több bolygókerekes hajtómű között. Ez a terhelésmegosztás az, ami lehetővé teszi, hogy a kompakt forma képes kezelni a hatalmas erőket. Amikor a forgatónyomatékot a napkerékre alkalmazzák, az meghajtja a bolygókerekeket, amelyek azután az álló gyűrűs fogaskerekek mentén "sétálnak". Ez a művelet hatására a bolygóhordozó csökkentett sebességgel, de jelentősen megnövekedett nyomatékkal forog. A redukciós arányt a napon, a bolygókon és a gyűrűn lévő fogak száma határozza meg. Amint azt a gépészeti szakszövegekben megjegyezték, az egyszerű bolygókészlet áttételének (rögzített gyűrűs fogaskerékkel) alapvető képlete 1 (Ring Gear Teeth / Sun Gear Teeth), ami megmagyarázza az egyetlen lépésben elérhető magas áttételeket [1].

A nagy nyomatékú bolygóműves sebességváltók legfontosabb előnyei

A bolygókerekes hajtómű választása más típusokkal, például párhuzamos tengelyes vagy csigakerekes hajtóművekkel szemben számos előnyt kínál a nagy teljesítményű alkalmazásokhoz.

Lényeges előnyök a nagy keresletű forgatókönyvekben:

• Kivételes nyomaték/térfogat arány: A több bolygó közötti terhelésmegosztás sokkal nagyobb nyomatékot tesz lehetővé egy kisebb, helytakarékosabb csomagban, mint a többi hajtóműtípus.
• Nagy pontosság és alacsony holtjáték: A precíziós gyártás minimális szögeltolódást eredményez a bemenet és a kimenet között terhelés alatt, ami kulcsfontosságú a robotika és az automatizált helymeghatározó rendszerek számára.
• Kiváló merevség és torziós merevség: A koaxiális kialakítás és a többszörös fogaskerekes érintkezési pontok kiváló ellenállást biztosítanak a terhelés alatti csavarodás ellen, így biztosítva a pontos mozgásátvitelt.
• Nagy hatékonyság: A gyakran fokozatonként 97%-ot meghaladó hatásfokkal a bolygókerekes hajtóművek minimalizálják az energiaveszteséget, csökkentve a hőtermelést és az üzemeltetési költségeket.

A mérnökök számára elengedhetetlen a különböző sebességváltó-architektúrák közötti kompromisszumok megértése. Egy közvetlen összehasonlítás tisztázza a bolygó előnyeit:

Gyakori kihívások kezelése és műszaki megfontolások

Míg a bolygókerekes hajtóművek robusztusak, teljesítményük és hosszú élettartamuk a konkrét tervezési és üzemeltetési kihívások kezelésétől függ.

A hőleadás leküzdése nagy nyomatékú alkalmazásoknál

A nagy terhelés melletti folyamatos működés jelentős hőt termel. A hatékony hőkezelés nem lehetőség, hanem szükségszerűség. A fejlett kialakítások olyan funkciókat tartalmaznak, mint az integrált hűtőbordák, az optimalizált kenési útvonalak és a nagy teljesítményű szintetikus kenőanyagok. Például a sebességváltó meghatározásakor folyamatos üzemű, nagy nyomatékú bolygókerekes hajtóművek , a mérnököknek ki kell számítaniuk a névleges hőteljesítményt, hogy biztosítsák az egység olyan hatékony hőelvezetését, mint a nyomatékát.

Tartósság és hosszú élettartam biztosítása

A tartósság a legfontosabb, különösen zord körülmények között. A hosszú élettartam kulcsa a fogaskerék-megmunkálás minősége, a csapágyválasztás és a ház integritása. A fogaskerék fogainak precíziós köszörülése a tökéletes profil elérése érdekében csökkenti a feszültségkoncentrációt és minimalizálja a kopást. Ezenkívül kritikus fontosságú azoknak a csapágyaknak a kiválasztása, amelyek képesek kezelni a bolygókerekes fogaskerekek radiális és axiális terheléseit is. Ehhez készült sebességváltó nagy teherbírású bolygókerekes hajtóművek ipari automatizáláshoz gyakran karburált és edzett fogaskerekeket, nagy kapacitású csapágyakat és robusztus, tömített házakat tartalmaznak a szennyeződések kizárása érdekében.

Az optimális csökkentési arány kiválasztása

A redukciós arány közvetlenül befolyásolja a kimeneti sebességet, a nyomatékot és a rendszer tehetetlenségét. A többfokozatú bolygókerekes sebességváltó rendkívül magas áttételeket tesz lehetővé (pl. 100:1 vagy több), miközben megtartja a kompakt méretet. A megfelelő arány kiválasztása magában foglalja a motor működési fordulatszámának egyensúlyát a kívánt kimeneti fordulatszámmal és nyomatékkal. Ez egy kritikus lépés az olyan rendszerek tervezésében, mint kis holtjáték nagy nyomatékú bolygókerekes hajtóművek precíziós indexeléshez vagy robotkarokhoz, ahol a dinamikus válasz és a pozicionálási pontosság egymástól függ.

Merüljön el mélyen a konkrét alkalmazási tartományokba

A nagy nyomatékú bolygókerekes hajtóművek egyedülálló tulajdonságai miatt az iparágak széles körében nélkülözhetetlenek.

Robotika és automatizált gépek

A robotikában a precizitás, a kompaktság és a megbízhatóság nem alku tárgya. A bolygókerekes hajtóművek az előnyben részesített megoldások a robotcsuklós hajtásokhoz, amelyek biztosítják a manipulátorok mozgatásához szükséges nagy nyomatékot, miközben megtartják a pontos helyzetszabályozást. Alacsony holtjátékuk elengedhetetlen az ismételhető pontossághoz. Ezért központi szerepet töltenek be nagy nyomatékú bolygókerekes hajtóművek robotkarokhoz sima, erőteljes és pontos mozgásokat tesz lehetővé az összeszerelő, hegesztő és anyagmozgató robotokban.

Megújuló energiarendszerek

A megújuló energia szektor a legigényesebb működési feltételeket mutatja be. A szélturbinák dőlésszög- és dőlésszög-szabályozó rendszereiben a sebességváltóknak hatalmas és változó terhelést, zord időjárást kell ellenállniuk, és évtizedeken keresztül minimális karbantartást igényelnek. A bolygókerekes sebességváltók nagy nyomatékkapacitásukkal és tartósságukkal ideálisak ezekre a feladatokra. Kialakításuk lehetővé teszi a turbinalapátok beállításában rejlő hatalmas erők hatékony átvitelét és szabályozását.

Mobil és off-road felszerelések

Kotrógépeknél, daruknál és más nehézgépeknél a teljesítménysűrűség és a robusztusság kulcsfontosságú. A bolygókerekes fogaskerekeket gyakran használják ezekben a gépekben a kerékhajtásokban és a forgógyűrűkben. Páratlan az a képességük, hogy kezelik az ütési terhelést és nagy nyomatékot biztosítanak egy kompakt burkolatban. Amikor integrálódik bolygókerekes hajtóművek bányászati és építőipari berendezésekhez , fokozott tömítéssel és korrózióállósággal tervezték, hogy megbízhatóan működjenek poros, nedves és koptató környezetben.

Innováció és a bolygómű-technológia jövője

A magasabb teljesítményre való törekvés továbbra is ösztönzi az innovációt. A kutatás olyan területekre összpontosul, mint a fejlett anyagok (pl. kompozitok és nagy szilárdságú ötvözetek), szabadalmaztatott hőkezelési eljárások és ultra-precíziós gyártási technikák. Ezenkívül az állapotfigyeléshez és az előrejelző karbantartáshoz szükséges érzékelők integrálása a következő generációs „okos” sebességváltók alapfelszereltségévé válik. Ezek a fejlesztések célja, hogy kitágítsák a lehetséges határokat nagy nyomatékú bolygókerekes sebességváltó teljesítmény, ami még nagyobb hatékonyságot, hosszabb élettartamot és az összekapcsolt ipari rendszerekbe való intelligensebb integrációt eredményez [2].

A megfelelő nagy nyomatékú bolygókerekes sebességváltó kiválasztása: Gyakorlati útmutató

A helyes kiválasztás magában foglalja az alkalmazás követelményeinek szisztematikus értékelését a sebességváltó specifikációihoz képest.

Kritikus paraméterek, amelyeket értékelni kell

• Névleges nyomaték és csúcsnyomaték: Győződjön meg arról, hogy a sebességváltó névleges nyomatéka megfelel a folyamatos terhelésnek, és a névleges csúcsnyomaték meghaladja a várható lökésterheléseket.
• Csökkentési arány: Igazítsa az arányt a kívánt kimeneti fordulatszámhoz és nyomatékhoz, figyelembe véve a motor jellemzőit.
• Visszacsapás: Adjon meg egy holtjáték értéket, amely megfelel az alkalmazás precíziós igényeinek (például <5 ívperc a nagy pontosságú automatizáláshoz).
• Bemeneti/kimeneti konfiguráció: Győződjön meg arról, hogy a tengelytípusok (reteszelt, bordás), a méretek és a rögzítési felület (karima, láb) kompatibilisek.
• Környezetvédelmi minősítések: Ellenőrizze az IP (Ingress Protection) besorolást a por- és vízállóság szempontjából, és győződjön meg arról, hogy az üzemi hőmérséklet-tartomány megfelelő.

Gyakran Ismételt Kérdések (GYIK)

1. Mitől "nagy nyomatékú" egy bolygókerekes sebességváltó?

A nagy nyomatékú bolygókerekes sebességváltó kifejezetten úgy lett kialakítva, hogy méretéhez képest kivételesen nagy kimeneti nyomatékot biztosítson. Ez a precíziós megmunkálású, edzett fogaskerékfogakkal, az optimalizált csapágyelrendezéssel és gyakran több fokozattal érhető el a nyomaték hatékony megsokszorozása érdekében egy kompakt házban.

2. Honnan tudhatom, hogy szükségem van-e alacsony holtjátékú modellre?

Szükséged van a kis holtjáték nagy nyomatékú bolygóműves rendszer ha az alkalmazás precíz pozicionálást, ismétlődő indexelést vagy a mozgás gyors visszafordítását foglalja magában. Ilyenek például a robotkarok, a CNC forgóasztalok és a precíziós automatizálási fokozatok, ahol még az apró pozicionálási hibák is elfogadhatatlanok.

3. Elbírják-e a bolygókerekes hajtóművek a folyamatos, nagy teherbírású működést?

Igen ám, de ezeket kifejezetten erre kell tervezni. Keresse a forgalmazott sebességváltókat folyamatos üzemű, nagy nyomatékú bolygókerekes hajtóművek . A legfontosabb jellemzők közé tartozik a robusztus hőkezelés (hűtőbordák, hatékony kenés), a kiváló minőségű csapágyak és a hajtóművek, amelyeket állandó terhelés mellett is meghosszabbítottak.

4. Miért olyan elterjedtek a bolygókerekes sebességváltók a robotikában?

Nagy teljesítménysűrűségük nagy teljesítményű, kompakt csuklóműködtetőket tesz lehetővé. Az alacsony holtjáték és a nagy torziós merevség nagy nyomatékú bolygókerekes hajtóművek robotkarokhoz precíz és megismételhető mozgást tesz lehetővé, ami a robotok pontosságának és teljesítményének az alapja.

5. Mik a bolygókerekes sebességváltó kopásának vagy meghibásodásának jelei?

A gyakori mutatók közé tartozik a megnövekedett zaj vagy vibráció, az üzemi hőmérséklet emelkedése, a látható kenőanyag-szivárgások és a holtjáték mérhető növekedése. Kritikus berendezésekhez, mint pl nagy teherbírású bolygókerekes hajtóművek ipari automatizáláshoz , a prediktív karbantartáshoz rutin rezgéselemző és olajfigyelő program végrehajtása javasolt.

A nagy nyomatékú bolygókerekes sebességváltó a mechanikai formatervezés csúcsa, és az erő, a precizitás és a hatékonyság páratlan kombinációját kínálja egy kompakt csomagolásban. Az ipari robotok precíz kötéseitől az építőipari gépek masszív hajtásláncáig a szerepe nélkülözhetetlen. Ahogy az iparágak nagyobb automatizálást, nagyobb hatékonyságot és robusztusabb berendezéseket szorgalmaznak, a fejlett bolygóműves megoldások iránti kereslet csak nőni fog. Azok a gyártók, amelyek az élvonalbeli K+F-et az aprólékos gyártási folyamatokkal egyesítik, például a precíziós mérnöki központok szigorú szabványait betartva, készen állnak arra, hogy vezessék ezt a fejlődést, olyan megbízható erőátviteli megoldásokat kínálva, amelyektől a modern ipar függ.

Hivatkozások

[1] J. Uicker, G. Pennock és J. Shigley, "Theory of Machines and Mechanisms", 5. kiadás, Oxford University Press, 2017. (Az alapvető bolygóáttételi képletek és kinematika magyarázata).

[2] "Advances in Gear Design and Manufacturing", International Academy for Production Engineering (CIRP) Annals, vol. 68. sz. 2, 2019. (A modern anyagok, gyártási technikák és integrált érzékelőtechnológiák áttekintése a hajtóműrendszerekben).
