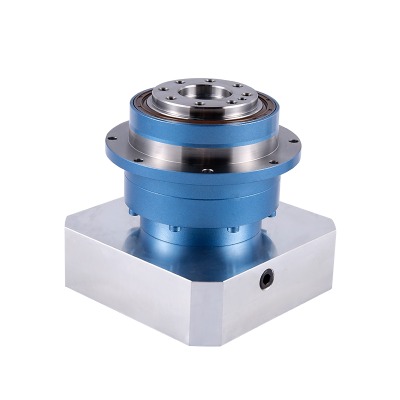

Spirálfogú hajtómű, bolygócsökkentő AHL sorozat szervomotorokhoz
Bolygócsökkentő
A bolygócsökkentőket számos iparágban széles körben alkalmazzák teljesítményük érdekében. Egyedi ...
Lásd RészletekAz ipari automatizálás és a robotika dinamikus világában a rendszer hatékonysága és megbízhatósága gyakran az alapvető alkotóelemektől függ. A Nagy nyomatékú bolygó sebességváltó Az egyik ilyen kritikus elem, amely nélkülözhetetlen az energia és a pontosság kompakt formájában történő szállításához. Ez az útmutató célja a kiválasztási folyamat demystifikációja, segítve a kulcsfontosságú tényezők és a műszaki specifikációk navigálását, hogy a tökéletes sebességváltót választhassa az Ön egyedi igényeihez. Foglaljuk le ezen sebességváltók alapelveit, belemerülünk a kritikus műszaki paraméterekbe, feltárjuk a szervomotorok és a robotika speciális alkalmazási forgatókönyveit, és végül megvitassuk, mikor az egyedi megoldás a legjobb út.
A bolygófokozó sebességváltó, más néven epiciklikus sebességváltó, egy kifinomult sebességváltó rendszer, amely egyedi fogaskerekek elrendezését használja a magas redukciós arányok és a kiváló nyomaték átvitel eléréséhez. A rendszer egy központi napsütésből, több bolygó fogaskerekből áll, amelyek a napfényfutás körül forognak, és egy belső fogakkal rendelkező gyűrűs fogaskerékből áll, amely az egész szerelvényt körülveszi. Ezt a konfigurációt gyakran összehasonlítják a Naprendszerünkkel, a középső napsütés és a bolygó Gears kering. Ez a kialakítás lehetővé teszi a terhelés megosztását a több bolygó -fogaskerék között, ami jelentősen növeli a nyomatékkapacitást, és javítja a rendszer általános hatékonyságát a hagyományos párhuzamos tengely -sebességváltókhoz képest. A bolygófuvarozó kompakt mérete, valamint a hatalmas nyomaték kezelésének képessége, az ipari alkalmazások széles skálájában előnyben részesített választás. Míg az egylépcsős bolygófuvarozó jelentős csökkenési arányt biztosít, több szakasz rakható be a még magasabb arány elérése érdekében, ez a szokás gyakorlati gyakorlat, amely nagyon alacsony kimeneti sebességet és nagyon nagy nyomatékot igényel.
A kifejezés Nagy nyomatékú bolygó sebességváltó nem csak marketing kifejezés; Meghatározza a kritikus teljesítményjellemzőt. A nagy nyomaték a lineáris erő forgási egyenértéke. A sebességváltóban lehetővé teszi a rendszer számára, hogy nagy mennyiségű energiát továbbítson a nagysebességű, alacsony torkú motorból az alacsony sebességű, magas torkú kimenetre. Ez elengedhetetlen az alkalmazásokhoz, amelyek magukban foglalják a nehéz terhelések mozgatását, a jelentős ellenállás leküzdését vagy a gyors gyorsulást és a lassulást. A Nagy nyomatékú bolygófokozó a szervómotorhoz , Ez a képesség közvetlenül a továbbfejlesztett gépteljesítményre fordul. Például egy robotkarban a sebességváltónak elegendő nyomatékot kell biztosítania a nehéz tárgyak emeléséhez és a gravitáció elleni helyzet fenntartásához túlzott motoráram nélkül. Nagy nyomatékos sebességváltó nélkül a motor hajlamos lenne a túlmelegedésre és a korai meghibásodásra. Ezeknek a sebességváltóknak a kompakt mérete, kivételes teljesítménysűrűségükkel kombinálva azt jelenti, hogy a mérnökök kisebb, könnyebb és hatékonyabb gépeket tervezhetnek anélkül, hogy veszélybe kerülnének az erő és a megbízhatóság szempontjából. A nagy nyomaték fontosságát nem lehet túlbecsülni; Ez az alapvető paraméter, amely biztosítja, hogy a rendszer a tervezett funkcióját a legigényesebb körülmények között végezze.
A visszahúzás kritikus tényező a bolygó -sebességváltó teljesítményében, különösen a precíziós alkalmazásokban. Ezt úgy definiálják, mint a fogaskerekes fogak közötti kis mennyiségű forgási játék vagy távolság. Míg bizonyos visszaesés minden fogaskerékrendszerben rejlik, a túlzott visszaesés jelentős problémákhoz vezethet. A Alacsony háttérkép nagy nyomatékú bolygó sebességváltó , a gyártási toleranciák rendkívül szorosak a játék minimalizálása érdekében. A magas visszaesés következményei között szerepel a pontatlan helymeghatározás, a működés közbeni rezgések és a fogaskerekek korai kopása. Az olyan alkalmazásokhoz, mint a CNC megmunkálás, az orvostechnikai eszközök és az automatizált vezetett járművek (AGV), minden forgási pontosság döntő fontosságú. Az alacsony háttér -sebességváltó biztosítja a sima, megismételhető mozgást, ami elengedhetetlen a gyártási folyamat integritásának vagy a robotmozgás pontosságának fenntartásához. Az alacsony visszaesés elérése érdekében a gyártók gyakran speciális sebességváltó technikákat, precíziós csapágyakat és fejlett összeszerelési folyamatokat alkalmaznak. A potenciális vásárló számára az alacsony háttérkép fontosságának megértése kulcsfontosságú a kiváló minőségű, nagy teljesítményű sebességváltó megkülönböztetésében az alacsonyabb kategóriájú modelltől.
A nyomaték az egyetlen legfontosabb specifikáció a bolygó -sebességváltó számára. Diktálja a sebességváltó által előállított forgási erő mennyiségét. A sebességváltó kiválasztásakor két elsődleges nyomatékértéket kell figyelembe vennie: a névleges nyomaték és a csúcsnyomaték. A névleges nyomaték az a folyamatos nyomaték, amelyet a sebességváltó átadhat a szerviz élettartama alatt, túlmelegedés vagy meghibásodás nélkül. Ezt az értéket a sebességváltó méretezésére használják a normál működési körülmények között. A csúcsnyomaték viszont az a maximális nyomaték, amelyet a sebességváltó rövid ideig képes kezelni, általában gyorsulás, lassulás vagy sokkterhelés során. Ha nem veszi figyelembe a csúcsnyomatékot, katasztrofális kudarchoz vezethet. Fontos figyelembe venni azt a tengelyirányú és radiális terhelést is, amelyet a kimeneti tengely képes kezelni, mivel ezek az erők befolyásolhatják a csapágyak és a fogaskerekek élettartamát. A nagy terhelési kapacitású sebességváltó jobban ellenállhat a nehéz vagy konzolos terhelésektől származó feszültségeknek. Itt található a nyomatéktípusok egyszerű összehasonlítása:
| Nyomatéktípus | Leírás | Alkalmazási példa |
| Névleges nyomaték | A sebességváltó folyamatos nyomatéka határozatlan időre képes normál működési körülmények között. | Állandó sebességű szállítószalagok. |
| Csúcsnyomaték | A sebességváltó maximális nyomatéka rövid, szakaszos időszakokban ellenállhat. | A nehéz teher indítása és leállítása. |
| Torziós merevség | A sebességváltó ellenállása a deformációhoz csavaró terhelés alatt. A merevebb sebességváltó fenntartja a jobb helyzetbeli pontosságot. | Precíziós robotkar ízületek. |
A sebességváltó arány a bemeneti sebesség és a kimeneti sebesség aránya. Ez egy alapvető paraméter, amely közvetlenül befolyásolja a teljes rendszer teljesítményét. A magasabb sebességváltó arány alacsonyabb kimeneti sebességet eredményez, de arányosan magasabb kimeneti nyomatékot eredményez. Például egy 10: 1 -es arányú sebességváltó 10 -szeresével csökkenti a bemeneti sebességet, és 10 -es tényezővel növeli a nyomatékot (mínusz hatékonysági veszteségek). A megfelelő arány kiválasztása kritikus kompromisszum. Ha az alkalmazás nagy sebességet igényel, akkor alacsonyabb sebességváltóra van szüksége, ami viszont kevesebb nyomaték szorzást jelent. Ezzel szemben, ha nagyon nehéz terhelést kell mozgatnia, akkor nagy sebességváltó -arányra van szüksége a szükséges nyomaték biztosításához, de ez korlátozza a maximális sebességet. A kiválasztási folyamatnak az alkalmazás sebesség- és nyomatékkövetelményeinek elemzésével kell kezdődnie. Ezen igények alapján kiszámíthatja a szükséges sebességváltó arányt. Fontos figyelembe venni a sebességváltó szakaszának számát is. Az egylépcsős sebességváltó egyszerűbb és hatékonyabb, de a többlépcsős sebességváltó sokkal magasabb arányt érhet el egy kompakt térben. Az egylépcsős vagy többlépcsős kialakítás közötti választás az alkalmazás speciális követelményeitől függ a sebesség, a nyomaték és a lábnyom szempontjából.
A sebességváltó fizikai integrálása a gépbe ugyanolyan fontos, mint a műszaki előírások. A sebességváltó méretének és a rögzítő konfigurációnak kompatibilisnek kell lennie a motorjával és a rendelkezésre álló helygel. A gyártók különféle szerelési lehetőségeket kínálnak, beleértve a karimatartókat, a tengelytartókat és a lábtartókat. Fontos megerősíteni, hogy a sebességváltó kimeneti karimája megegyezik a motor méretével és csavarmintájával, hogy biztosítsa a biztonságos és merev kapcsolatot. A sebességváltó bemeneti tengelyének szintén kompatibilisnek kell lennie a motor tengelyével. Az eltérő kapcsolat rezgésekhez, eltéréshez és korai kopáshoz vezethet. Ezenkívül figyelembe kell vennie a sebességváltó súlyát és méretét, különösen azokban az alkalmazásokban, ahol a súly aggodalomra ad okot, például az űrben vagy a hordozható berendezésben. Míg sok sebességváltó a szabványosított dimenziókat követi, egyes alkalmazásokhoz szükség lehet egyéni markolatú karimákra vagy adapterekre a tökéletes illeszkedés biztosítása érdekében. A vásárlás előtt mindig olvassa el a gyártó műszaki rajzait és előírásait. A megfelelő fizikai illeszkedés nemcsak a zökkenőmentes összeszerelési folyamatot, hanem a teljes meghajtórendszer hosszú távú megbízhatóságát és stabilitását is biztosítja.
A szervomotorokat széles körben használják az ipari automatizálásban, mivel képesek pontos ellenőrzést biztosítani a sebesség, a helyzet és a nyomaték felett. Általában azonban nagy sebességgel és alacsony nyomatékkal működnek. Itt van a Nagy nyomatékú bolygófokozó a szervómotorhoz nélkülözhetetlenné válik. A szervo motor és a sebességváltó párosításával alacsonyabb kimeneti sebességet és lényegesen nagyobb nyomatékot érhet el, lehetővé téve a motor számára, hogy nagyobb és nehezebb terheléseket hajtson végre. Ez a kombináció az iparágak széles skáláján gyakori. Például a csomagológépekben a sebességváltó lehetővé teszi a szervo motor számára, hogy gyorsan és pontosan elhelyezze a termékeket egy szállítószalagon. A nyomtatóberendezésekben ez biztosítja a következetes és pontos papír táplálkozást. Az automatizált összeszerelő vonalakban nagy pontossággal biztosítja a csavarok vagy az alkatrészek rögzítéséhez szükséges erőt. A sebességváltó redukálóként is működik, lehetővé téve a motor számára, hogy optimális, nagysebességű tartományban futjon, ahol a leghatékonyabb és a legkevesebb hőt termel. A precíziós bolygó sebességváltó alacsony hátránya különösen hasznos ezekben az alkalmazásokban, mivel biztosítja, hogy a szervo motor nagy pontossága ne veszjen el az energiaátvitel során.
A robotika az egyik legigényesebb alkalmazást képviseli a bolygófokozatokhoz. A robotcsuklókhoz olyan alkatrészekre van szükség, amelyek nemcsak erősek, hanem könnyűek és kompaktok is, hogy minimalizálják a kar teljes tömegét. A nagy teljesítménysűrűség a nagy nyomatékú bolygó sebességváltó A robotika számára teszi a tökéletes választás. A kialakítás lehetővé teszi a sebességváltó számára, hogy óriási terheléseket és hirtelen irányváltozásokat kezeljen, amelyek gyakoriak a robotmozgásokban. Sőt, az alacsony háttérkép funkció feltétlenül kritikus jelentőségű a robotikában. A sebességváltó bármely lejátszása vagy lejtése közvetlenül a robot végső effektor pontatlan elhelyezkedését eredményezné, így lehetetlenné teszi a pontos feladatok elvégzését, például a hegesztést, a festést vagy a bonyolult összeszerelést. A bolygó -sebességváltó magas torziós merevsége szintén hozzájárul a robot általános merevségéhez és megismételhetőségéhez. Robotkarban több sebességváltót használnak minden ízületnél, és kumulatív teljesítményük meghatározza a robot pontosságát. Ezért a kiváló minőségű sebességváltó kiválasztása a robotrendszer általános teljesítményébe és megbízhatóságába történő beruházás. A sebességváltó lehetővé teszi a robot számára, hogy komplex, megismételhető feladatokat végezzen sebességgel és pontossággal, így a modern ipari automatizálás nélkülözhetetlen eleme.
Míg a piacon sokféle standard sebességváltó áll rendelkezésre, egyes alkalmazások egyedi követelményekkel rendelkeznek, amelyeket a polcon kívüli termékek nem teljesíthetnek. Ilyen esetekben a Egyéni nagy nyomatékú bolygókar sebességváltó az ideális megoldás. Egy egyedi sebességváltót terveztek és gyártanak, hogy megfeleljenek az alkalmazás pontos előírásainak. Ennek oka lehet az egyedi térbeli korlátozások, a nem szabványos motoros felület, a nagyon specifikus sebességváltási arány követelménye, vagy egy olyan sebességváltó szükségessége, amely szélsőséges környezeti körülmények között működhet, például magas hőmérsékleten, vákuumban vagy korrozív környezetben. A gyártóval való együttműködés egyéni megoldáson biztosítja, hogy a sebességváltó minden aspektusát - a fogaskerék -geometriáig használt anyagoktól - optimalizálva az Ön egyedi igényeihez. Ez a hatékonyság, az élettartam és az általános rendszer teljesítményének jelentős javulásához vezethet. Noha az egyéni sebességváltó kezdeti beruházása magasabb lehet, a megbízhatóság és a csökkentési költségek szempontjából a hosszú távú előnyök gyakran meghaladják a kezdeti költségeket. Íme egy összehasonlítás, amely segít eldönteni:
| Vonatkozás | Standard sebességváltó | Egyedi sebességváltó |
| Rendelkezésre állás | Könnyen kapható készletből vagy rövid átfutási idővel. | Tervezési fázist és gyártási időt igényel, hosszabb átfutási idővel. |
| Költség | Általában alacsonyabb előzetes költségek a tömegtermelés miatt. | Magasabb kezdeti beruházás, de hosszú távon költséghatékonyabb lehet a kiváló teljesítmény és az élettartam miatt. |
| Teljesítmény | Megfelel az általános követelményeknek, de nem lehet optimalizálni az Ön konkrét alkalmazásához. | Tökéletesen optimalizálva az Ön specifikus alkalmazásához, gyakran kiváló teljesítménygel a hatékonyság, a pontosság és a tartósság szempontjából. |
| Rugalmasság | A rendelkezésre álló konfigurációkra és a műszaki előírásokra korlátozva. | Magas szabadság a tervezésben, lehetővé téve az egyedi méreteket, arányokat és anyagokat. |
A nagy nyomatékú bolygó sebességváltó kritikus lépés a nagy teljesítményű rendszerek tervezésében. A kulcsfontosságú paraméterek, például a nyomaték, a visszahúzás és a sebességváltó arány megértésével olyan megalapozott döntést hozhat, amely jelentősen befolyásolja a rendszer megbízhatóságát és hatékonyságát. Akár standard megoldást keres, akár a szokás nagy nyomatékú bolygó sebességváltó , Egy szakértővel való partnerség biztosíthatja, hogy megtalálja az Ön igényeinek tökéletes illesztését. A jól megválasztott sebességváltó befektetés az alkalmazás teljesítményébe, pontosságába és hosszú élettartamába.
